系统组成

硬件组成

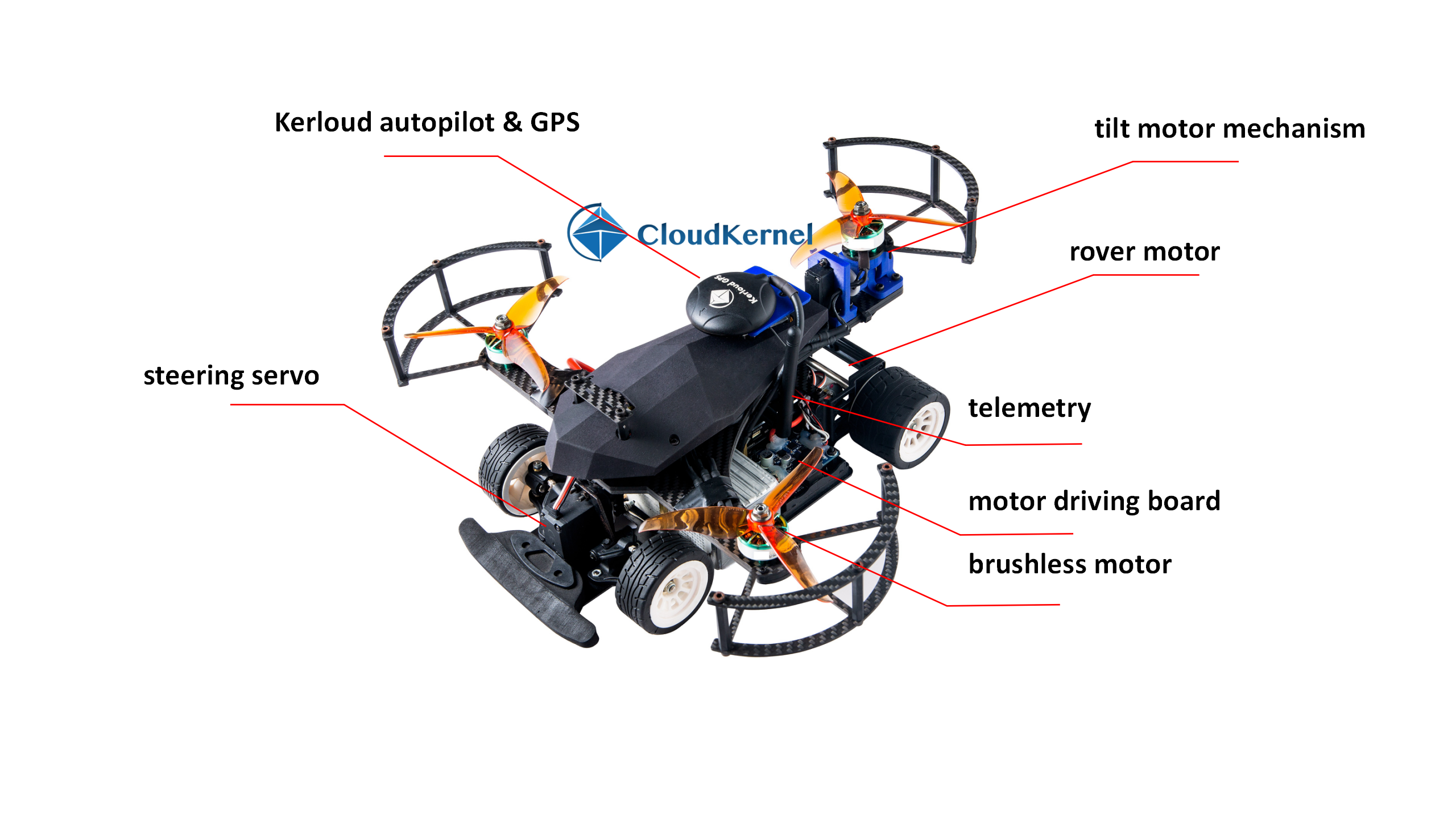

Kerloud flying rover是一款融合多旋翼无人机和陆地车的混合型平台，其基础款可视为三旋翼飞车。这里我们以scorpion系列为例，主要组件如下图所示：

_images/hardware_overview.png

  • Kerloud飞控和GPS：飞行稳定、车体运动控制的核心单元

  • 转向舵机：负责车体转向操作的大转矩伺服单元

  • 无刷电机：多旋翼飞行模式下的推进装置

  • 车模电机：车体推进主电机

  • 电机驱动板：主电机的驱动单元，接收由飞控输入的PWM信号

  • 数传：连接机载飞控、地面站的通信设备

  • 倾转电机机构：尾部用于产生偏航扭矩的机构

Note

📌 关于Kerloud飞行控制器的详细信息参见 http://cloudkernel-tech.gitee.io/kerloud-autopilot

系统框图

飞车系统的框图示意如下：

_images/infor_overview.png

产品可搭配机载电脑进行高级应用开发，而Kerloud飞控用来为底层执行装置生成控制信号。这种系统构成背后所使用的方法与PX4社区相同。

Note

关于PX4机载电脑的设置信息参见 https://docs.px4.io/master/en/companion_computer/pixhawk_companion.html
